１．ＯＥＭ フィルターの特性

２．ＩＮＲＡＤ社フィルターの特性

INRAD社からは、今回、２種のＳＳＢフィルター（1.8kHzと2.1kHz） が発売になっていますが、今回入手したのは、2.1kHzのフィルターです。

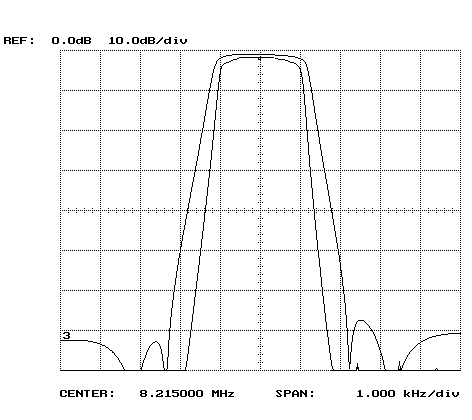

上のグラフの内側のカーブが、2.1kHzフィルターの特性です。グラフ及び取説から スペックを見ますと、2100Hz(-6db)、3150Hz(-60db)ですので、シェープファクターは、 3150/2100=1.5になっています。
80dbレンジで見ている限り、ＯＥＭフィルターに見られるような大きなFlybackはない ようです。

1.8kHzフィルターの特性はわかりませんが、同様にシェープファクターが1.5となって いるようですので、1800Hz(-6db)、2700Hz(-60db)ということでしょうか？

３．狭帯域フィルターの是非

４．取り付け方法

取説にきちんとインストールの方法が書いてありが、ＩＮＲＡＤ社は アメリカの会社ですので、説明は全部、英語になっています。

以下、取説に従った取り付け方法を写真を交えて説明します。


９２０のサイドパネルのねじを４つ緩め（はずさない！）、下部のパネルの６つのネジを はずして、下部パネルをはずすと写真のようなメイン・ボードが見えるはずです。
（９２０の日本語取説をもっていないのですが、ＣＷフィルターやＦＭユニットの 取り付け方法の中に下部パネルのはずし方が書いてあると思います）

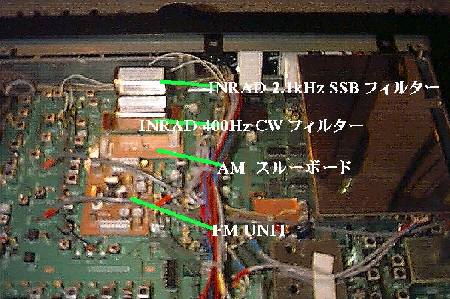

オプションフィルターが何もない方は、写真の一番上の部分に黒いプリントのある デフォルトのＳＳＢフィルターしかないはずです。

写真では、上から順に、ＳＳＢフィルター、ＣＷフィルター、ＡＭスルー・ボード（ＡＭ フィルターが入る場所にスルーボードが入っています）、ＦＭユニットの順です。
９２０のフロントパネルは、写真上部になります。

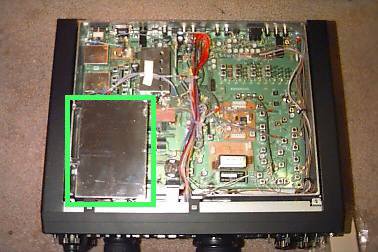

まず、緑で囲んだ部分にあるシールドボックスをはずします。

このシールドボックスは、３個のネジでとめてありますので、それをはずします。

ネジをはずしたあと、丁寧にシールド・ボックスを上の方に持ち上げてください。

シールドボックスは、差込式のコネクター１個でメインボードに取り付けられているだけです。

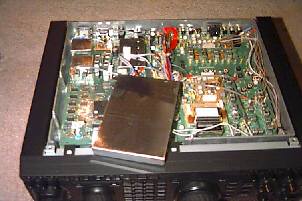

この状態が、シールドボックスをはずした状態です。

シールド・ボックスとメインボードとの結線は、つないだままでＯＫです。

この状態で、メイン・ボードを取り付けている１２個のネジをはずします。
１２個のネジのうち１１個は、メインボードの周囲にそって取り付けられています。
残りの１個は、メインボードのど真ん中にあります。結線が束ねられている下に 隠れるようにあると思いますので、結線の束を少しずらして、はずして下さい。



メインボードを取り付けているネジをはずしたら、あとはメインボードの取り外しに 入ります。

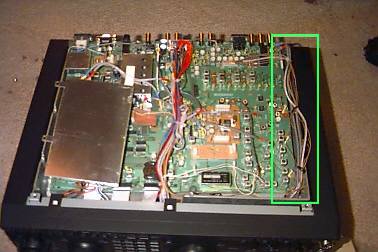

９２０のフロントパネルを正面として、右側の結線の束（左の写真の緑で囲った部分）を メインボードの取り外しの邪魔にならないように、写真のようにケースの右側にボードを よけるように、上手く、ずらしてください。

写真では下部（ＦＴ−９２０のフロント・パネル側）を持ち上げます。

フロント・パネル側には、ディスプレーなどに繋がったケーブルなどがありますので、 無理矢理ひっぱりあげないように！

私は、写真のようにＣＷフィルターをはずして、デフォルトのＳＳＢフィルターのケース をつまみあげるようにして、基板の下に指をもぐらせて基板を持ち上げました。

リアー・パネル側のコネクター類が、蓋体からはずれるまで、基板の手前を持ち上げながら フロント・パネル側に基板を引っ張ります。（リア・パネル側のコネクターを指で少し 押してあげると、はずしやすいと思います）

このメインボードは、上の写真の下部でしか、他のパーツ・基板等と接続していません。 リアー・パネル側には、他の基板等への結線はありません。（フロント・パネルへの 結線以外は、緑で囲った部分の下部でしか、他への基板の結線はありません）


リアー・パネルから、メインボードについているコネクター類が外れたら、今度は、 基板のリアー・パネル側に指を入れて、リアーパネル側をおこします。

左の写真は、基板をおこして、メインボードが組み込まれていたアルミのダイキャスト・ フレームに対して、丁度、直角になるくらいまで起こした状態です。リア・パネルから 出ていたコネクター類が見えるでしょうか？

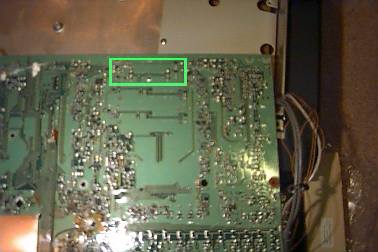

これは、完全にメインボードをひっくり返した状態です。

緑で囲った部分がデフォルトのＳＳＢフィルターが半田つけされている部分です。

ＳＳＢフィルターを取り付けている半田を溶かして、デフォルトのＳＳＢフィルターを 引き抜いてください。

その後、ＩＮＲＡＤのＳＳＢフィルターを空いた穴に挿入し、半田付けしたら完了です。

逆の手順で、メインボード等を元の位置にもどして作業完了。

私も結線がどう繋がっているのかわからないまま、おそるおそるはずしましたが、 作業時間は、大体３０分程度でした。くれぐれもメインボードを痛めないよう、 注意して作業してください。
